一、酸洗废气的酸雾治理

1、处理原理

　　废气洗涤塔是利用气体与液体的接触，将酸洗所产生废气中氯化氢气体溶解到液体中，从而达到清淨空气的目的。

　　线材浸泡在HCl液体中发生化学反应，产生含有氯化氢的酸性气体。当酸洗废气与洗涤液（H20）接触之后，氯化氢气体则借著紊流、分子扩散等品质传送以及化学反应等现象传送入洗涤液体（H20）中，从而达到与进流气体分离之目的。洗涤液在吸收了氯化氢气体后呈酸性，在洗涤液中添加中和剂（NaOH）进行酸碱中和，以控制气状异味的发散。

　  酸雾废气由风机送入填充式洗涤塔，采气液逆向吸收方式处理，即液体自塔顶向下以雾状（或小水滴）喷洒而下。废气则由塔底逆向流动达到气液接触之目的。再经过除雾段处理后排入大气中。

　　废气洗涤塔外形美观、结构紧凑、耐腐蚀、抗老化、强度高、淨化效率高、阻力小、能耗低、安装维护管理方便，淨化后的酸雾废气达到国家排放标准。

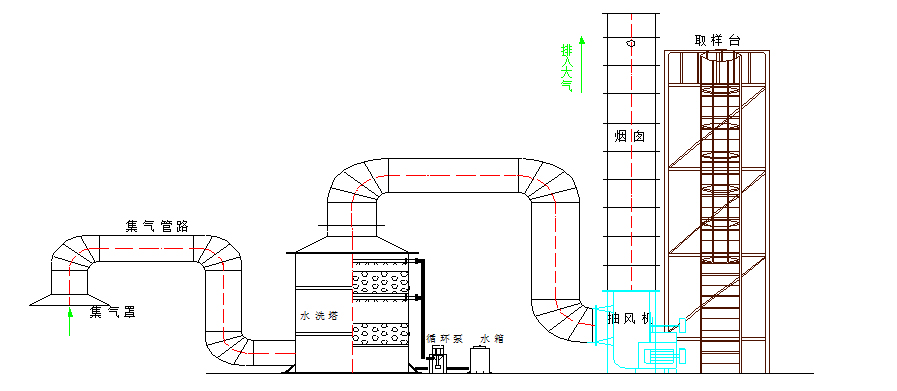

2、流程示意

二、电镀行业的油雾治理

1、处理原理

　　静电机油烟处理机採用机械淨化和静电淨化双重作用。含烟废气被风机吸入管道后，首先进入初级装置——前置滤网，採用重力惯性淨化技术，室内的特殊结构逐步对大粒径污染物体进行分级物理分离，并且均衡整流。分离出的大颗粒油滴在自身重力的作用下流入油槽排出。剩馀的小粒径污物进入次级装置——高压静电场，静电场内部分两级，第一级为电离器，强电场使微粒带电，成为带电微粒，这些带电微粒到达第二级集尘器后立刻被收集电极吸附，且部分炭化。同时，高压静电场有效地降解有害成份，起到消毒，除味作用。最后通过滤网格栅，洁淨的空气排出室外。

　　在油烟淨化器的放电电场异极间具有10-15千伏特的电位差，使不导电的气体分子经分解或电子附著成为自由离子。当气流通过收尘电场区域时，粒子经离子撞击带电而移向具相反电性的收集电极。换言之，收集机制的第一步使气体离子化，第二步使气流中的粒子带电，第三步使粒子撞击至收集电极板而被收集。

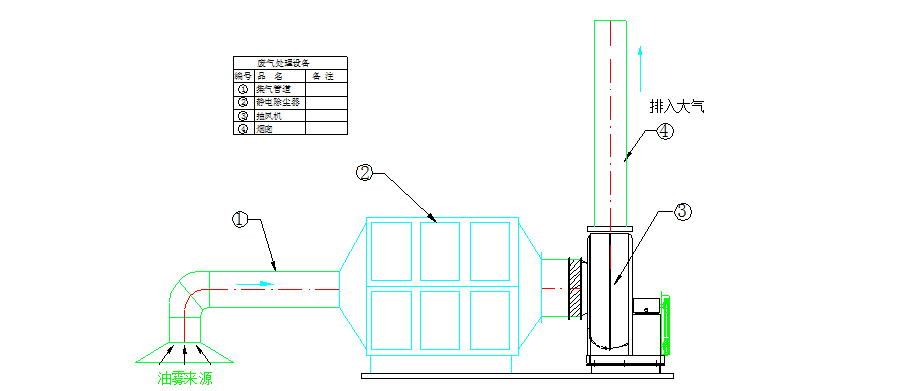

2、流程示意

三、VOC（有机溶剂）治理　

　　VOC吸附塔是利用活性炭过滤含有机溶剂的气体达到淨化的目的。活性炭由巨大的表面积和複杂的孔隙组成，吸附过程正是在这些孔隙中和表面上进行的，活性炭的多孔结构提供了大量的表面积，从而使其非常容易达到吸收杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将气体中的杂质吸引到孔径中的目的，这就是活性炭吸附的原理。

　　VOC废气通过集气罩、集气管道被抽风机抽入VOC吸附塔，经过活性炭吸附层，进行活性炭的物理吸附。淨化后的废气达到国家排放标准，可直接排入大气中。

　　VOC吸附塔外形美观、结构紧凑、耐腐蚀、抗老化、强度高、淨化效率高、阻力小、能耗低、安装维护管理方便。

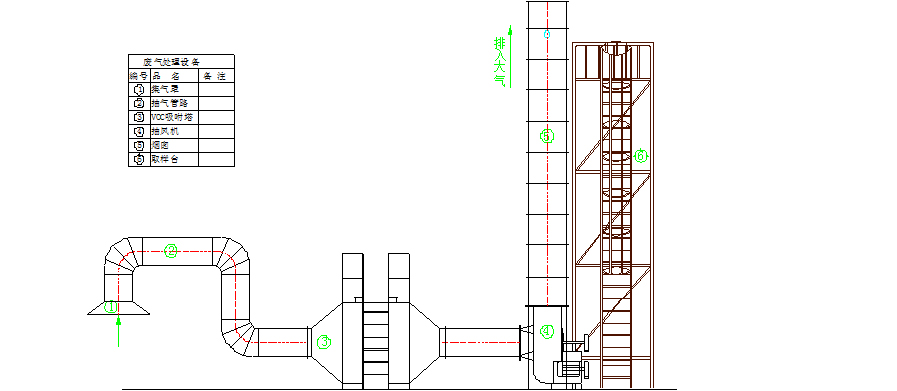

　　2、流程示意
